钢制板式散热器

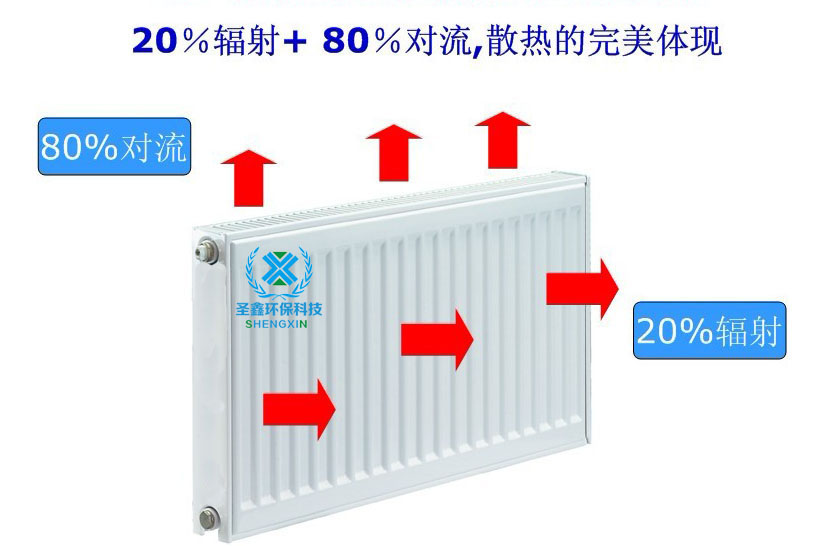

◆ 辐射+对流，采暖更节能舒适：科学的“水槽板+对流片”结构，使辐射与对流的传热方式完美结合，极大地提高了散热效率；独特的对流片设计，增强了室内的空气流通，宽阔的散热表面保证了均匀的热辐射，充分温和的对流热能带来充

分的舒适性。研究证明，在低温热水供暖情况下使用钢制板式散热器，室内舒适性最佳。

◆ 外形简约超薄，安装灵活多样：简约超薄的北欧风格，典雅、大方，节约室内空间的同时与家居融为一体。大小型号612种，选型灵活多样，安装方便、美观。

◆ 欧洲主流，中国潮流：70%以上的欧洲家庭选用钢制板式散热器采暖已达数十年之久；钢制板式散热器因轻型、高效、节能、舒适、美观，在中国作为高档潮流产品，三北地区众多大型项目相继选用钢制板式散热器采暖。长江流域，因采用壁挂炉分户采暖，经过节能经济性与舒适性的实践比较，60%以上的家庭选用钢制板式散热器采暖。
主要技术参数：

10型：10VK 型
规格	中心距（mm）	散热量(W)	工作压力	计算公式
GB-10-300	245	753	0.6Mpa	Q=7.162△T^1.103
GB-10-400	345	772	0.6Mpa	Q=7.802△T^1.103
GB-10-500	445	824	0.6Mpa	Q=7.719△T^1.121
GB-10-600	545	976	0.6Mpa	Q=8.774△T^1.131
GB-10-900	845	1045	0.6Mpa	Q=8.679△T^1.221
11型：11VK 型
规格	中心距（mm）	散热量(W)	工作压力	计算公式
GB-11-300	245	807	0.6Mpa	Q=7.854△T^1.112
GB-11-400	345	1048	0.6Mpa	Q=7.122△T^1.198
GB-11-500	445	1286	0.6Mpa	Q=7.944△T^1.221
GB-11-600	545	1506	0.6Mpa	Q=7.519△T^1.272
GB-11-900	845	2170	0.6Mpa	Q=8.334△T^1.335
20型：20VK 型
规格	中心距（mm）	散热量(W)	工作压力	计算公式
GB-20-300	245	1017	0.6Mpa	Q=7.062△T^1.193
GB-20-400	345	1268	0.6Mpa	Q=7.879△T^1.221
GB-20-500	445	1317	0.6Mpa	Q=8.067△T^1.223
GB-20-600	545	1533	0.6Mpa	Q=7.655△T^1.272
GB-20-900	845	2149	0.6Mpa	Q=7.786△T^1.349
21型：21VK 型
规格	中心距（mm）	散热量(W)	工作压力	计算公式
GB-21-300	245	1304	0.6Mpa	Q=7.987△T^1.223
GB-21-400	345	1492	0.6Mpa	Q=7.541△T^1.272
GB-21-500	445	1698	0.6Mpa	Q=8.339△T^1.276
GB-21-600	545	1969	0.6Mpa	Q=7.594△T^1.334
GB-21-900	845	2742	0.6Mpa	Q=8.303△T^1.392
22型：22VK 型
规格	中心距（mm）	散热量(W)	工作压力	计算公式
GB-22-300	245	1449	0.6Mpa	Q=7.323△T^1.269
GB-22-400	345	1836	0.6Mpa	Q=7.171△T^1.331
GB-22-500	445	2205	0.6Mpa	Q=8.258△T^1.341
GB-22-600	545	2587	0.6Mpa	Q=7.238△T^1.411
GB-22-900	845	3574	0.6Mpa	Q=7.437△T^1.482

主要技术参数：

高度H	300，400，500 ，600，900mm
长度L	400,500,600,700,800,900,1000,1100, 1200,1400,1600,1800,2000,2300,2600,3000mm
供回水管中心距离	h=H-55mm
管接头尺寸	4xGl／2内螺纹
最高工作压力	0.6MPa
最高工作温度	<120℃
与散热器的连接方式	左侧或右侧连接

板式散热器10型、11型、20型、21型、22型．它与供热系统在侧面(左或右侧)连接，适用于强制循环或重力循环的供热系统。
IOVK型，11VK型、20VK型、21VK型、22VK型板式散热器，此类散热器采用右侧底部连接方式与供热系统连接，适用于强制循环或重力循环系统。
